首頁晶振廠家LTM455EU,陶瓷濾波器,陷波器

LTM455EU,陶瓷濾波器,陷波器

編號：50574190
頻率：455KHZ

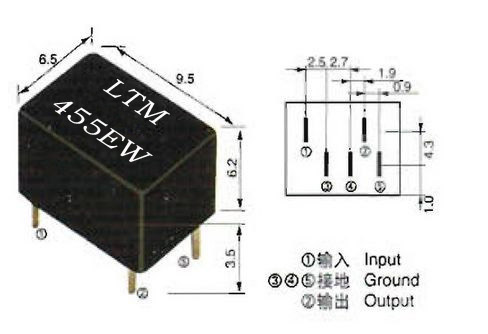

尺寸：6.2*6.5詳細請瀏覽PDF

使用陶瓷晶振,客戶可實現批量生產,與CR,LC電路不同,陶瓷振蕩子利用的是機械諧振而不是電諧振,這意味著它基本上不受外部電路或電源電壓波動的影響,從而可以制作成無需調整的高度穩定的振蕩電路.

分享到

LTM455EU,陶瓷濾波器,陷波器,陶瓷晶振,陶瓷鑒頻器,中頻壓電陶瓷晶振千赫系列產品,經過公司長期開發研究,現在大部分頻點均已量產,并且長期備有現貨,頻點多元化,多種款型,型號,體積,封裝,引進插件以及貼片模式供客戶選用.康華爾電子所有生產的陶瓷晶振均經過嚴格寬溫度范圍內和長期老化試驗,確保客戶在使用過程中保持穩定. 該中頻陶瓷諧振器系列由固定,調諧,固態器件組成,該陶瓷振蕩子尺寸小,重量輕,具有卓越的抗振性能.為了該陶瓷振蕩子系列產品在電路中使用穩定,本公司產品均嚴格做過各項驗證,在線路中適合各款型IC可構成免調整振蕩電路.成熟的產品被廣泛應用家用電器,通信設備,兒童游戲等系列電子產品中.
☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆

1.	此規格書適用于455KHZ的陶瓷濾波器.
2.	產品型號:LTM455EU
3.	規格書編號:QJ/A24·08·0403
4.	電性能指標
A.	中心頻率 (f.)		455KHz±1.0KHz.
B.	6 dB帶寬		大于±7.5 KHz.
C.	50 dB 帶寬		小于±15.0 KHz.
D.	阻帶		大于45.0 dB.(在 f.±100KHz)
E.	波紋		小于2.0 dB.
F.	插損		小于5.0 dB
G.	絕緣電阻		大于100MΩ(100V 大于1分鐘)
H.	溫度特性		小于±50PPM/℃.(-20 TO +80℃)
I.	輸入/輸出阻抗		1.5KW
注意： A) 中心頻率的定義為6 dB帶寬的中心； B) 溫度特性是指隨溫度變化的平均值。
5. 測量 6. A.環境條件測量器件最好在25±2℃的室溫中進行，若不具備此條件，也可在5～35℃的室溫中進行測量.表 1
項目		指標
中心頻率(f.)		455.0±1.0 KHz
6 dB帶寬		大于±7.5 KHz
50dB帶寬		小于±15.0 KHz
阻帶		大于45.0 dB
波紋		小于2.0 dB
插損		小于5.0 dB
